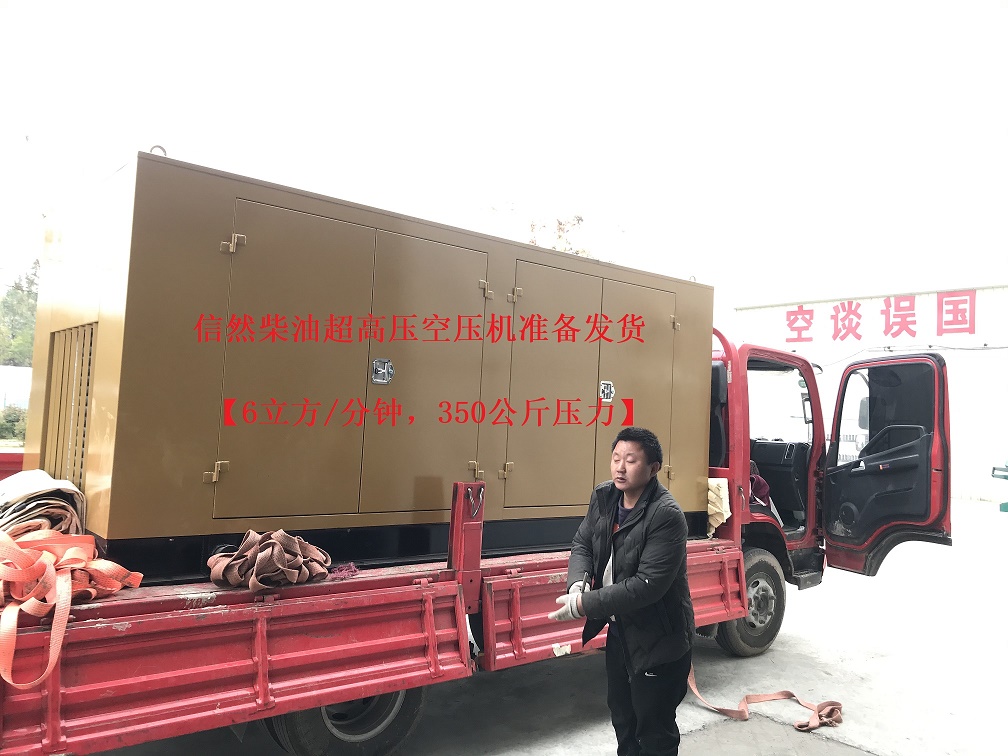

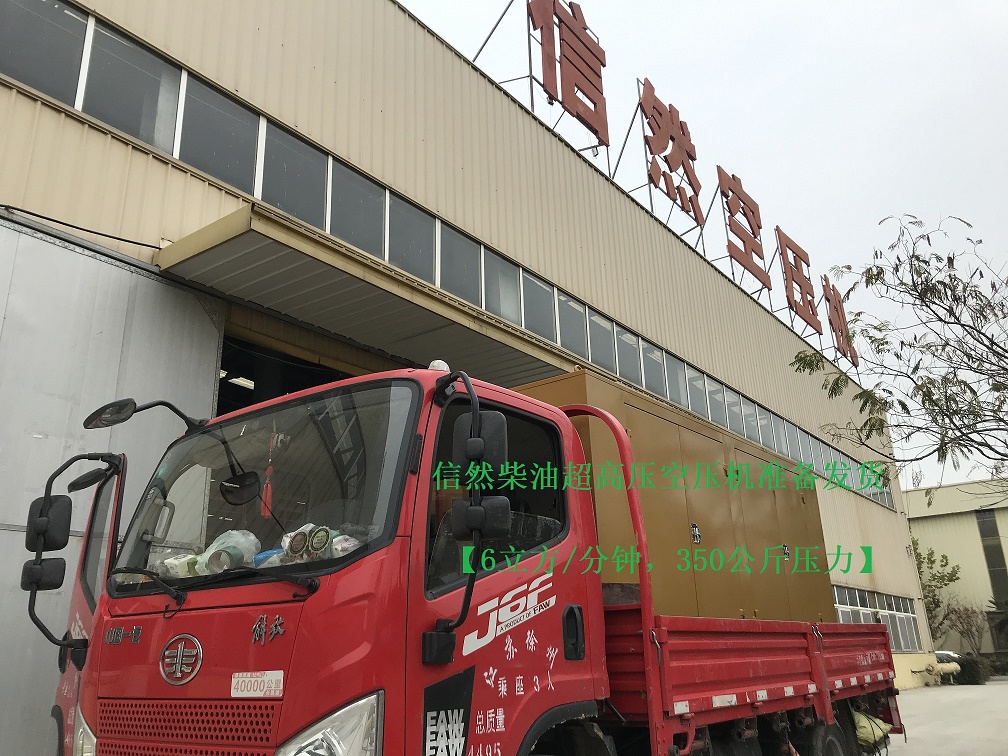

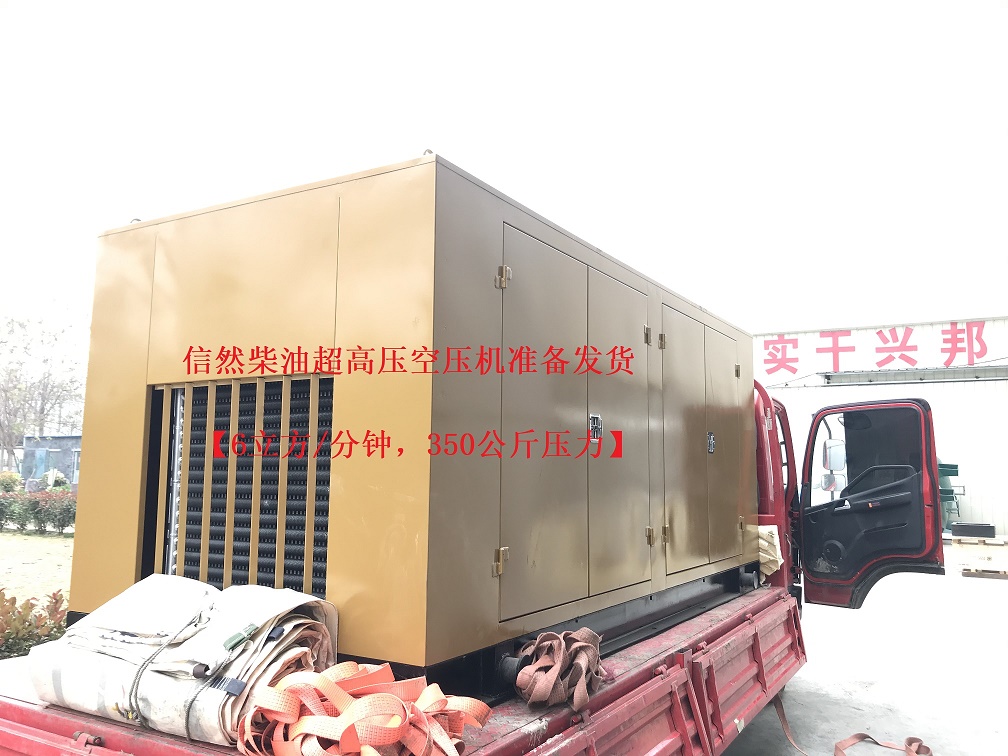

信然柴油超高压空压机【6立方/分钟,350公斤压力】准备发货 | ||||||||||||||||||||||||||
发布时间:2020/12/10 浏览次数:782 次 来源:本站 | ||||||||||||||||||||||||||
信然柴油超高压空压机【6立方/分钟,350公斤压力】准备发货,使用地吉林省某煤安集团。信然超高压柴油空压机在石油化工、煤炭矿山行业应用广泛。
1.0设备性能参数:
2.0 空压机主机部分 主要由发动机及空压机组成。发动机的功率为163KW。 空压机的转速为1100r/min,排气为6m3/min。 空压机主要由空压机主机部分、润滑系统、冷却系统、自动调节系统、控制系统、移动式运输底盘等组成。 空压机主要用于将空气进行压缩,形成高压空气,用于排空连续油管中的液体。 2.1 设备工作原理 该空压机通过柴油机驱动联轴器,直接带动空压机曲轴转动,其工作原理如下:空压机曲轴回转时,通过曲轴带动连杆,使活塞组件作往复运动。当活塞由上止点移向下至点时,吸气阀开启,完成吸气过程。又当活塞由下止点转向上止点时,进气阀关闭,气缸内气体因缸内容积的减少而受到压缩,压力逐渐升高,升高到超过排气阀气体压力时,排气阀开启。在正常运转的情况下, 外界新鲜空气经空气滤清器后进入一级气缸,在一级气缸内压缩,排至中间冷却器,冷却后进入二级气缸再次压缩,压缩后了冷却,…按照此顺序,最终在 四级、五级压缩冷却后,气体的额定压力达到35Mpa后,空压机自动卸载。 整备位于底橇上,不可拆分,外部有外壳。
3 冷却系统 由分一、二、三、四级冷却器及后冷和冷却风扇两个部分组成。接于一级排气口和二级进气口之间,五级为后冷。冷却器上部装有安全阀,下部装有排污阀,朝向曲轴端装有导风罩和防护罩,中间部分为吸风式冷却风扇,驱动由曲轴箱端部的曲轴皮带轮带动风扇旋转。 4 润滑系统 空压机的润滑采用飞溅润滑。空压机内部,曲轴运转,带动机油飞溅到箱体内各处,并形成油雾,轴承以及活塞,活塞环,气缸等运动部分得到良好润滑。风扇部分润滑采用润滑脂对旋转部分润滑。 5 自动调节系统 空压机正常工作时,各级安全阀是不会打开的,只有空压机出现故障时,安全阀才会开启。当空压机达到用户所需的额定压力时,设备会自动卸荷,客户可在额定压力范围内自行调节排气压力。 6 控制系统 1、仪表板上配备五级压力表、空压机油温表; 2、配备安全阀,空压机到压自动卸荷; 3、空压机各级压缩,超压自动停机; 4、根据用户需要可在额定压力内调整排压。 7 喷漆处理 设备组装完毕后分解、喷砂、除锈,设备油漆喷涂符合陆地防腐要求。具体颜色与客户沟通确认。 8 总体技术要求8.1全部供货设备及配件是未经使用过的新品。 8.2设备适用于陆地环境,满足陆地油田作业要求,设备能适应潮湿、雷雨及风沙等气候条件。 8.3全部供货设备的控制系统、仪表箱及其有关装置具有良好的密封性能,具有防水、抗震能力。 8.4设备布局合理,方便设备操作、检查和维护。设备配置必要的工作梯、警告标识。暴露在外面的运动部件及高温部件有安全防护装置。设备的各种排放口指向安全位置,符合HSE规范。 8.5设备的设计规范、制造工艺及产品技术质量符合相关国际通用标准及中国国家标准: JB2230 往复活塞式空压机轴销外径尺寸 JB2231 复活塞式空压机气缸直径尺寸 JB/T6431 容积式空压机用灰铸铁 技术条件 JB/T6908 容积式空压机锻件 技术条件 ZBJ72016 容积式空压机用球墨铸铁件技术条件 ZBJ72025 往复空压机术语 GB7777 往复活塞式空压机机械振动测量与评价 GB151 铝制管壳式换热器 |
||||||||||||||||||||||||||
