| 信然空压机系统工程数字化进程加速 |
| 发布时间：2020/12/10 浏览次数：549 次 来源：本站 |

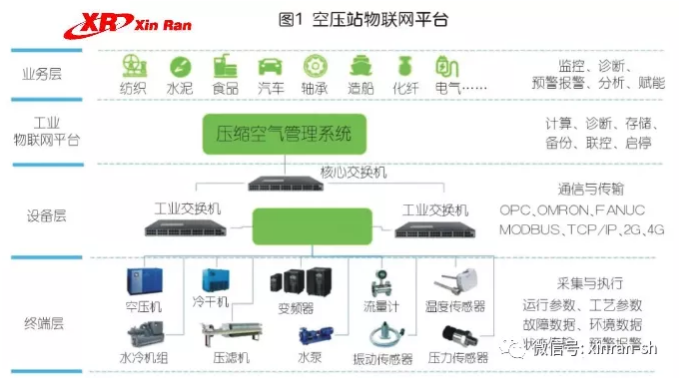

信然压缩空气智能化、数字化管理系统是如何通过边缘数据采集器等设备，集中采集压缩机设备的实时数据，专注于数据可视化呈现，对设备进行实时管控，精准分析用气量、用气压力情况，快速查找存在浪费的原因。以江苏信尔胜机械实际生产企业为对象，对通过实际使用空压机数字化能源管理系统服务并切实解决目前压缩空气系统使用过程中存在的诸多问题，进行案例分析。当前工业实际生产应用中压缩空气系统存在较大的能耗浪费，以及粗犷的管理使用方式。该问题已成为所有设备管理人员、设备制造人员步入节能管理、智能制造以及精益化生产过程中必须考虑的问题，也是必然要去改进的问题。 目前使用状态下，压缩空气系统普遍存在以下问题：首先是空压站数据缺乏监测和深入挖掘；其二是启停靠人工控制；其三是空压机系统使用过程中产生的较大能耗浪费。那么究竟得通过何种方式发现这些问题点？又如何对这些问题点进行合理的分析，最终提出有效的解决方案？如何达成真正的节能降耗的空压机系统智慧能源管理？本文将依据此逻辑展开，以江苏信尔胜生产企业为实际案例，第一部分将简单介绍信然压缩机数字化能源管理系统；第二部分将以信尔胜生产企业为例，介绍压缩空气系统使用过程中产生的具体问题，根据上述具体问题，介绍信然压缩机提出并实施的解决方案；第三部分将分享并展现节能服务应用后的压缩空气系统现状。  02信然空压机系统数字化能源管理系统 2.1 压缩空气云能源管理系统简介 信然数字化能源管理系统是自主研发的边缘数据采集器等设备，集中采集工厂设备的实时数据，专注于数据可视化呈现，对设备进行实时管控，精准分析产气、用气情况，快速查找存在浪费的原因。然后通过AI智能联控技术，做到产气压力恒定、用气适量供应、无人化管控等方式，大幅降低单位能耗、人工管理及设备保养成本。 2.2 压缩空气云能源管理系统的基本架构 系统基本架构分为4个层次，分别是终端层、设备层、业务层和拓展层。
信然空压机通过自主研发的边缘数据采集器，采集和控制空压机等设备数据。依托于自主研发的压缩空气云能源管理系统，来呈现各类数据及应用。 2.4 压缩空气云能源管理系统联控功能 系统在检查设备状态后，按照特殊的策略，判断设备需要启停、轮休、加卸载等要求，及时下发指令，进行远程联动。实现联控主要经过以下几个步骤： （1）录入设备基本参数 收集所有空压机的基础运行参数，参数分为2种，一种是空压机的电气化参数，包括额定电压、额定电流、额定功率等；另一种是功能化参数，包括“标准产气量”、“实际产气量”、“终端用气量”等。在此基础上，录入车间的其他辅助设备参数，如“车间压力”、“流量”、“有功功率”等。 （2）测试压缩空气到用气终端的输送时间： 调整空压机的产气压力，测试压缩空气经过漫长的管路输送，到达各个分支终端所需的时间，方便后期的能动预判。 （3）测试空压机产气端、管路输送端、终端用气的压损： 对空压机进行产气前、产气后的压损测试，对管路进行传输前、传输后的压损测试，对终端用气进行理论需要压力、实际需要压力进行测试。 （4）试运行测试： 确认所有固定参数后，运用AI算法及智能控制技术，结合实际产气、用气的动态变化，生成一系列合理的能动指令，下发给空压机进行开机、关机等操作。 （5）正式运行： 反复的磨合、测试后，使产气压力在极小的区间波动，保持空压机的0卸载、高加载率，实现节能联控的要求 2.5 压缩空气云能源管理系统实现的效果 （1）减少用气浪费，精确采集终端实时用气量，用多少气就产多少气。 （2）减少压损浪费，检查产气端输气到用气端，改造不合理的输气管路。 （3）减少压力浪费，避免用气量的骤增、骤减，导致空压机频繁启停。 （4）减少故障浪费，实现智能启停、智能轮休，避免设备超负荷、带病运行。 （5）减少人工浪费，通过PC端、手机App，实时掌控空压站运行效率。 （6）减少保养浪费，提前发布预警、报警，避免设备意外停机影响生产。 （7）减少空载浪费，用气量减少时，及时联控空压机进行停机。 （8）减少后处理浪费，与空压机进行联动，跟随启停。 （9）减少操作不当的浪费，用数据分析，对每个工人同时段用气量、产量进行比对，发现浪费源头。 03用户数据分析 1、信尔胜公司空压机站概况 通过信然空压机技术人员调查发现，该空压站系统有1路输气管路，涉及8台永磁变频式空压机及相关配套设备。平均每日开机时长为12小时。目前空压站的主要节能技术就是变频空压机的使用（见图6）。 2.信尔胜公司空压机站使用信然空压机系统状态分析 原有的空压机管理方式经过信然检测论证后，主要分为空压站数据缺乏监测和深入挖掘、启停靠人工控制、能耗浪费三个维度的问题，具体分析如下： 2.1 目前空压站数据缺乏监测和深入挖掘，故而存在以下问题： 1）所有设备都未并入互联网，只能在站房现场、设备的控制面板上查看实时参数。 2）设备预警、报警出现时，无法告知负责人处理，导致产气压力大幅波动，影响生产。 3）缺少24小时全天候的设备监控，缺少系统性的运行数据，无法做实时分析和事后追溯。 4）缺乏整站的输出气体质量和能耗监测，存在盲目产气、用气浪费、含水含油量等杂质超标等情况。 5）现场改善难。重要参数没有存储历史数据，只能凭人工经验进行判断。 2.2 目前空压站启停仍靠人工控制,故而也存在以下关键问题： 1）班次交接或生产换线时，需要安排专门的人员在空压站现场手动启停设备。 2）设备启停、加卸载缺乏合理地控制策略配合。 3）从产气到输送到用气终端存在一定的延迟，导致人工控制效果不佳。 4）缺乏全面的整站监控，人工控制的合理性、经济性、有效性缺乏数据论证。 2.3 通过数据采集匠心智联分析发现存在的能耗浪费问题： 1）管网用气的变化频繁，导致设备同时频繁加卸载或者空载，控制效果差。 2）变频设备未能及时升频、降频，使用效果差。 3）设备的设计能效与产气、用气要求不匹配，产生浪费。 4）设备在用气需求减少时，未能及时停机导致出现空载，产生浪费。 5）设备在产气端压力波动频次过高、波动幅度过大，产生浪费。 6）用气终端压力波动频次过高、波动幅度过大，产生浪费。 04解决方案 依据上述的种种问题，信然技术工程师与信尔胜公司进行了深入的技术交流，启联动控制节能方案。以下是相关的解决方案分享： 3.1 升级为智能数字化空压站 （1）实现全流程监测。加装传感设备，监测从产气到用气的全程数据，包含站房温湿度、官网压力、流量、末端用气压力、后处理设备压降、峰谷尖电、电气比等。 （2）实现数据可视化。各类数据经过处理、汇总，形成看板、组态、报表等内容，供用户查看。 （3）丰富的应用终端。支持台式电脑（Windows系统、Linux系统等）、平板电脑、手机（App端，包括安卓Android和苹果iOS系统），可随时查看。 （4）便捷的web浏览操作。无须安装，只需使用浏览器即可联网查看。 （5）软件、硬件联动。发生预报警时，支持手机短信提醒、页面游字提醒，以及现场的报警灯的提醒。 （6）实现虚拟2D空压站展示。将现场设备及管道结构，模拟到组态图中，可以在办公室随时观测到站房实况。 （7）支持查看历史数据，提供流量、压力、电量、电气比等多种数据报表。 （8)支持联控分析、能耗分析等多种异常结果溯源分析，从多个页面中将各种相关参数的曲线进行叠加，多纬度剖析异常的原因（见图7）。 3.2 智能数字化控制 3.2.1 全方位监控实时状态 所有与空压机正常运行有关的参数，包括空压机的震动、内压，空滤的负压，接触器的温度保护，电机轴、冷却水的温度，冷却水的压力、流量、电动阀门等，均可以通过硬件、软件相结合的方式实现数据的采集、保存和处理，实时监控空压机的运行状态。 3.2.2 精准自动控制 通过安装边缘数据采集器，与空压机的控制板相连，将空压机的实时信息上传至管控系统。系统经过参数分析、工况分析、用气需求分析等多种工具，自动发送指令给空压机，按要求实现远程启停、轮休、切换用气管路等精准控制功能。 3.2.3 能耗自动分析 实时显示空压站总管路、分支管路的流量、压力、露点、电量等能耗情况，可以从多个统计时间维度，如10分钟、1小时、1天、1个月、1年，分析对应的用电量、用气量等原始数据，并通过大数据算法，自动计算电气比，生成压力曲线。提供能耗对比，自主选择已经过去的2个时间段，系统即可自动筛选出相应数据，进行并行比较，找出用电、用气异常点。 3.2.3 主动报警信息 安装多种传感器，实现空压机、空滤压差报警，电机、主机震动报警，电机、接触器温度报警等功能，及时诊断设备健康状况，确定是否需要检修，减少事故发生，保障设备安全。 3.2.4 自动发送报警信息 通过手机App、电子邮件、短信息等方式，通知到相应维修人员，具体方式可由客户自主确定。 3.2.5 制定保养计划 提前制定并实施天、月、季度、年的保养计划，提醒负责人按时保养。 3.2.6 生命周期监控 监控空压机及各类配件的使用寿命，当寿命即将耗尽时发布预警，提示更换配件。同时，在配件的使用过程中，会生成配件使用报告，记录配件的使用情况。 3.2.7 压力恒定 通过AI算法，设置上下限压力区间，使主管网压力波动小于等于0.015MPa，压降小于等于0.03MPa（见图8）。 3.2.8 报表管理 大部分的数据可以形成报表，供用户导出查看，如电气比、流量压力数据，故障报表、能耗报表等。 3.2.9 故障管理 设备的预警、故障信息可以实时查看，并汇集成表。最新的预警或者故障信息会显示在首页滚动播出。 3.2.10 设备组态图 根据项目现状的进行设计，自定义组合、摆放设备的位置，系统提供多样的模块供用户选择，如更改图标的类型、管道的颜色等（见图9）。 3.3 故障处理能力 3.3.1 处理流程 保全记录：系统出现预警、报警等故障后，所有的具体信息都会在设备保全里面进行列表展示，并显示故障的持续时间、当前的处理状态。 预警、报警配置：对需要实时监测的重要参数，对其设置预警、报警阈值。一旦超过限制，系统将预报警内容以短信的形式，发送并提醒对应的负责人进行处理。 保养处理能力 配置计划保全：生成保全计划，明确各类设备的保养项目、保养周期。 3.3.2.保全提醒 系统在保全记录里，各自周期的保全记录都会有到期提醒，比如周保全是1星期触发1次，月保全1个月触发1次。 3.3.3 保全日历 每台设备每个月的保养计划，都可以统一展示，方便维修人员提前查看保养要求，做好配件准备。 3.3.4 点检能力 使用系统自带的App版本，扫描设备的二维码，即可查看当前设备需要操作的任务，并按要求进行拍照或文字编辑。当对应的流程操作结束后，PC端就可以查看到具体的处理结果。 自此，信尔胜公司已经通过信然智联的产品形成了自己数字化设备运维体系 3.4 用气趋势分析 3.4.1 总体的用电情况 从峰期、谷期、尖期三个方面，采集并汇总实施的电度数，并折算成电费数，用电情况一目了然。 3.4.2 浪费分析 包含两个方面，一个是效率浪费，另一个是系统浪费。 （1）效率浪费：监测设备的用电量、用气量，并计算电气比；分析的维度包含年、月、日、小时和分钟。 （2）空载浪费：设备空载时不产气，导致存在电力浪费。 （3）空压机压力浪费：空压机在产气端压力波动过大导致浪费，系统将超出正常压力的部分进行统计汇总，计算出了浪费值。 （4）假性需求压力浪费：用气终端压力波动过大导致浪费，系统将超出正常压力的部分进行统计汇总，计算出了浪费值。 05节能收益 以2020年的数据分析，6月起开始应用管理系统；8月用电数据截止至撰文日期30日，用电趋势详见 因此，上述两个月由于产能受限，不能充分体现压缩空气云能源管理系统带来的节能收益。我们以8月份为例，来分析具体的能耗情况。从8月3日开始，正式开启系统联控，具体见图13。 接下来，我们取8月24日至29日、7月6日至11日、6月8日至13日共3个区间进行对比，每个区间均为周一至周日，具体数据见。 从数据报告及数据柱状图可以很清晰地看到开联控前后数据的对比，从而得出以下试用结论 从表中计算得知，如应用压缩空气云能源管理系统，按目前已经实现的节能比例，节能比例约为16.94%；其中依据项目现状还存在一定的节能空间，预计节能率达到21.4%左右。 |
