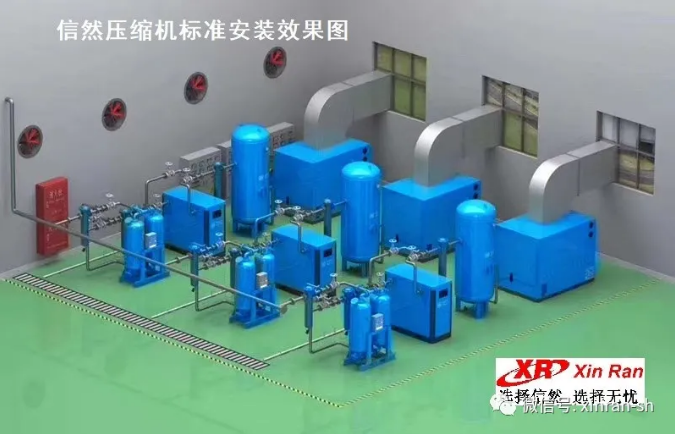

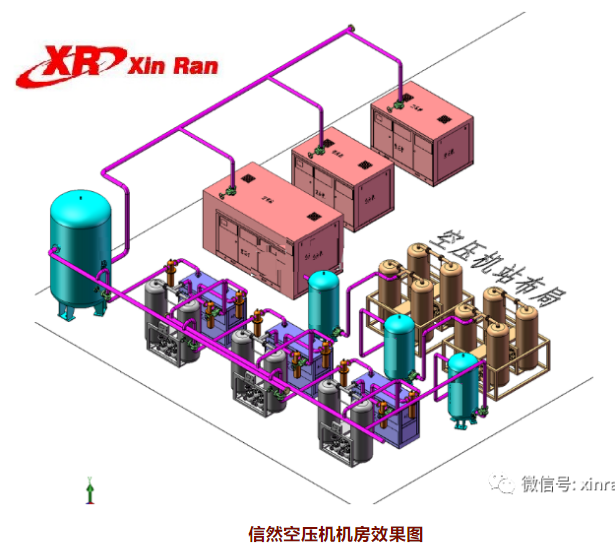

空压机站安装效果图,包含空压机,冷干机,过滤器,制氮机及储气罐的设备,全部为原创设计,对空压机站管道设计及需求相关机器参数。

信然空压机机房实物图

机房安装要求

1、地面最好为光洁水泥地面，墙壁的内表面应抹白，压缩机底座宜置于混凝土地面上，且平面水平度不大于0.5/1000（mm）。并在离机组200mm外四周开有沟槽，以便机组停车换油、检修或冲刷清洁地面时，油、水能从沟槽中流走，沟槽尺寸由用户自定。

2、压缩机组放置于地面上，应确保箱底与地面贴合良好，以防产生振动，增加噪音。

3、对有条件的用户，机房墙面可贴上吸声板，可进一步降低噪音，但不宜用陶瓷面砖之类硬表面材料装饰墙面。

4、由于风冷型压缩机受环境温度的影响大，因此机房通风应良好、干燥，换热空气可以用引风管引出户外或设排风机，控制压缩机环境温度在-5℃～40℃内。

5、机房内尘埃少，空气清洁，不含有害气体及含亚硫酸等腐蚀性介质。根据你公司加工产品的性质，进风口应配有一级过滤装置。窗户流通有效面积应大于3m2

空气管路的连接和布置

1、压缩空气管道主管路为4英寸，支路尽可能利用现有管路。

2、管道一般应有大于2/1000坡度,低端设有排污阀（螺塞），管道宜少弯短直阀门尽量减少。

3、地下管道通过主要路面时管顶埋深不小于0.7m，次要路面不小于0.4m

4、压力、流量仪表的装设位置及其表面大小应能使操作人员看清指示压力,其压力课刻度范围应使工作压力在表盘刻度的1/2～2/3位置。

5、系统安装完毕应作气压强度、气密性试验,不宜作水压试验。以相同气体的1.2～1.5倍的压力进行,以不漏为合格。
