信然DW-5.3/（1-1.5）-13型 分解CO压缩机技术说明
一、 压缩机引用标准 JB/T9105 <<大型往复活塞压缩机技术条件>> GB/T4980 <<容积式压缩机噪声的测定>> GB/T15487 <<容积式压缩机流量测量方法>> JB/T7240 <<一般用往复活塞压缩机主要零部件技术条件>> GB7777 <<往复活塞压缩机机械振动测量与评价>> GB150 <<钢制压力容器>> GB151 <<钢制管壳式换热器>> JB4730 <<压力容器无损检测>><<压力容器安全技术监察规程>> GB/T755 <<旋转电机定额和性能>> GB3836.1 <<爆炸性气体环境用电气设备>>第1部分：通用要求 GB3836.2 <<爆炸性气体环境用电气设备第2部分：隔爆型“d”>> <<中华人民共和国“爆炸危险场院所电气安全规程”>> SHJ3019 <<石油化工企业仪表配管配械设计规范>> SHJ3521 <<石油化工企业仪表工程施工技术规范>> GBJ93 << 工业自动化仪表工程施工及验收规范>> GB/T13306 <<标牌>> GB/T13384 <<机电产品包装通用技术条件>> SY5548.3 <<石油工业常用机电产品验收一般规定>> 二、设备技术规格 2.1压缩机技术规格
2.2压缩机主要供货范围
2.3压缩机随机备件
2.4压缩机随机专用工具
2.5压缩机文件清单 2.5.1压缩机出厂文件明细

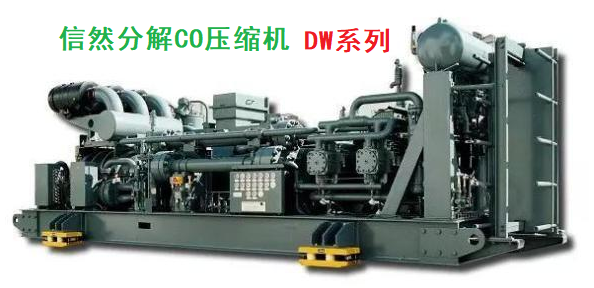

2.6压缩机的主要特点： ▲DW-5.3/（1-1.5）-13型分解CO压缩机是我公司为气体增压设计的专用机型。整机采用撬装，主、辅机安装在同一撬块上，安全性高。 ▲压缩机结构形式：D型，2列、2级压缩。该机具有耗能少、噪音低、启动转矩小、振动小、全天候高可靠性、自动化程度高、操作维护方便等特点。 ▲电机：采用低压三相异步防爆电机，启动方式自耦降压。 ▲压缩机气缸润滑方式采用无油润滑设计，活塞环、填料及气缸均具有更长的使用寿命。 ▲压缩机由电动机驱动，电动机与压缩机采用弹性直连。 ▲压缩机冷却方式采用全水冷却。 ▲压缩机配置及性能 1．压缩机入口前设有球阀。 2．各级设有安全阀，当压力超标时开启卸载，配以安全放散系统以保证系统的安全运行。压缩机现场设有一次仪表，显示压力和温度。 3．压缩机的废油和废气分两条管路汇集后分别集中排出。 4．仪表显示系统选用电子系统。 5．ESD紧急按钮：压缩机撬体上设有一个ESD紧急按钮，当出现紧急情况时，按该按钮后压缩机安全停机。 6．压缩机连锁声光报警、停机设置 l 排气压力高 l 排气温度高 l 充氮压力低 l 油压低 l 水压低 l 电机负荷过大 l ESD紧急停机按钮激活 7．压缩机控制系统 7.1控制系统由PLC控制柜组成，触摸屏显示。 7.2压缩机采用进口西门子PLC完成主逻辑控制功能，配有变送器。 7.3压缩机撬体上设有1个高压接口。 7.4压缩机进、排气管接口接至压缩机撬块外、并配好相关接头，便于现场安装 三 质量保证 3.1性能保证 压缩机轴功率偏差不大于5%；排量正偏差；排气压力无负偏差；其他指标应符合国家有关规定。 3.2 压缩机及部件设计寿命 压缩机设计寿命不低于20年； 活塞杆，活塞、十字头销、十字头的使用寿命不低于5年； 活塞环、支承环、填料、刮油环、气阀阀片、气阀弹簧的使用寿命不低于8000h。 3.3质量保证期 质保期为出厂后12个月。在保证期内如零部件因设计和制造质量问题损坏,制造厂负责免费更换。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
