1.产品概述

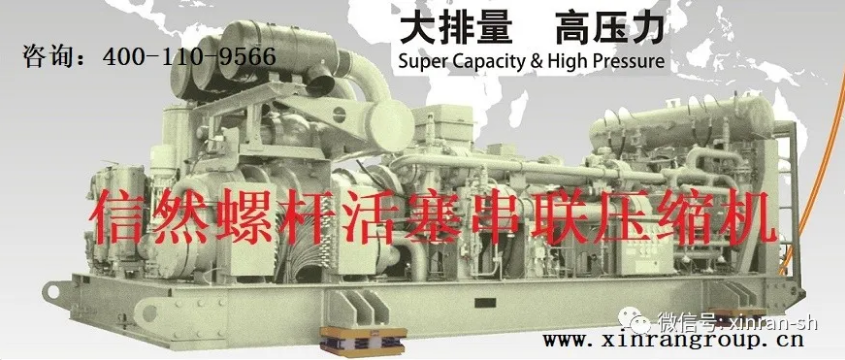

信然双螺杆压缩机与信然高压活塞串联的大排量高压空气压缩机组为撬装式，额定排气量15m3/min、排气压力25MPa。机组动力为双电机驱动。信然双螺杆压缩机和信然高压活塞压缩机分别由两个电动机独立驱动。系统中各冷却器和机组为水冷却。空气经过螺杆机、气水分离器、活塞机、除油过滤器、干燥器等设备，以达到用户的用气要求。机组安装在同一底架上，整体设计结构紧凑、体积小、重量轻。压缩机自动控制齐备。

2. 方案简介及特点

根据用户提供的空气压缩机基本技术要求，结合我们信然公司现有高压压缩机在其它用户的实际应用，借鉴国内外高压压缩机生产技术我们制定了以下方案。

2.1鉴于高压压缩机特殊用途，高稳定性是本机的主要特点，我们选择的方案均采用最成熟的技术。

2.2本机组采用信然低压双螺杆+信然高压活塞式增压机，排气量15m3/min,压缩机可以再排气压力25MPa以下连续运转。

2.3驱动方式：低压三相异步电动机驱动，总装备功率270千瓦，工作电压380V,频率50HZ。

2.4冷却方式：整机水冷，循环水量25吨每小时。

2.5稳定连续工作能力：压缩机型式选型上我们选用信然螺杆活塞串联压缩机组，低压级采用稳定的信然喷油双螺杆压缩机，信然螺杆压缩机可以取代活塞式两级压缩，这样简化了后级的信然活塞式高压压缩机。高压级采用信然往复活塞式压缩机3级继续增压到25MPa。b 低转速，信然活塞式压缩机转速740r/min,压缩机工作更稳定。低排气温度，信然活塞式压缩机我们采用3级压缩，各级压力比小于2.5，虽然处于高温高湿环境下排气温度也不会超过160度。高品质易损件，压缩机气阀采用世界著名的贺尔碧格公司专门设计的气阀，压缩机填料、活塞环、支承环采用法国利娅公司的原装产品。大吨位基础件，信然活塞式压缩机采用大活塞力基础件，压缩机综合活塞力小于基础件设计活塞力的80%。

2.6经济性：采用宽通道低损耗贺尔碧格气阀，活塞环及填料采用填充聚四氟和工程塑料PEEK，少量注油，大限度减少摩擦功，信然高效双螺杆压缩机和大容量油气分离器减少螺杆压缩机的功耗。

2.7监视和控制系统：压缩机采用变送器、西门子PLC和触摸屏对压缩机运行参数进行监视和控制，现场可以进行压缩机启停机，数据可远传输出，具备控制室停机功能。

2.8除油、除尘和除水：高压气体经过后冷却器冷却后采用3级高效过滤。（用户选配）

2.9排污系统：压缩机设有排污罐，各级分离器排污到罐内分离储存，气体从罐子上方排气口排出，排出口设有消声器以减少排气噪声，排污罐设计压力0.7MPa。

2.10安全性：采用机械和电气多层保护、设备安全的自动化控制系统完善的过程控制以及借鉴国内外高压压缩机技术设计确保压缩机安全稳定运行

3.引用标准和文件

机组设计、制造、检验、安装、试运行、运行所采用的主要标准：

GB/T3853            《容积式压缩机验收试验》

GB/T 4980           《容积式压缩机噪声的测定》

GB/T 13279          《一般用固定的往复活塞空气压缩机》

GB/T 7777           《往复活塞压缩机机械振动测量与评价》

GB/T 15487          《容积式压缩机流量测量方法.》

JB 8524             《容积式压缩机安全要求》

GB755               《旋转电机  定额和性能》

GB/T8163          《输送流体用无缝钢管》

GB/T14976        《流体输送用不锈钢无缝钢管》

JB/6441             《压缩机用安全阀》

JB/T 6431          《容积式压缩机用灰铸铁件技术条件》

JB/T 6908          《容积式压缩机锻件技术条件》

GB151               《钢制管壳式换热器》

JB4730              《压力容器无损检测》

                         《压力容器安全技术监察规程》

GB150               《钢制压力容器》

4.整套设备的技术要求

4.1基本技术参数要求

  4.1.1排气压力：          25MPa，

4.1.2 在标准状态下流量：  15Nm3/min；

4.1.3 输气温度：          ≤45℃

4.2使用环境和条件

4.2.1 温度:               -20°C～+45°C

4.2.2相对湿度            0～95％（标准大气压   环境温度20℃）

4.3文件及图样

4.4.1 提供合格证、说明书、配套件文件。
