信然XR-0.69/3.5DGQ大罐气压缩机技术方案

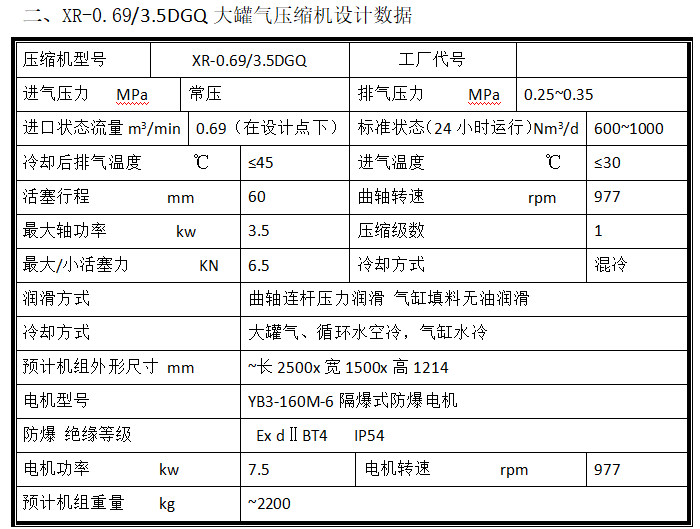

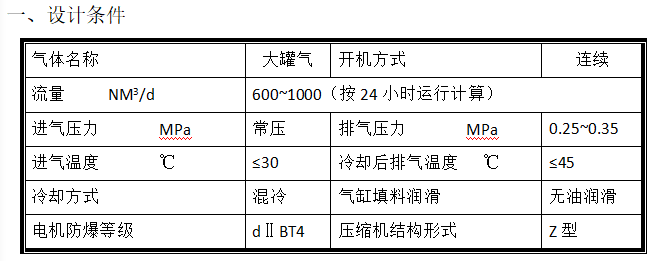

   三、 产品结构及配置

1、 本产品采用我司成熟的Z机型，该机型采用机身模拟技术设计，结构非常紧凑，曲轴去掉了平衡铁，减少了装配的麻烦，运行非常平稳（基本无振动现象），噪声小。曲轴、连杆、十字头采用摆线转子泵压力润滑，流量大，润滑充分可靠，且无噪音，润滑油路配置了油压传感器，可远程观察油压情况。

2、 根据用户的技术条件，该机型设计选用一级压缩，双作用气缸，活塞环、支承环选用PEEK材料，有效地延长了使用寿命，整机在除了大修之外，其它维护（更换活塞环、填料等）均不需要拆卸气缸，维护方便，减轻了劳动强度。

3、 采用我司专家开发的新型的嵌入式填料的密封技术，同比国外高压填料的技术水平。在国内处于填料密封技术的前列，而且考虑了拆装的方便性，更换填料或密封环时，不需要拆卸气缸，在观察窗口就可以更换，减轻了劳动强度，节省了大量的宝贵时间。

4、 采用大通道气垫式环状阀气阀技术，利用压缩气体压力行成气垫，有效的减轻了阀片对阀座的冲击力度，延长了气阀的使用寿命，气阀采用不锈钢材料制作。

5、 在气缸进气口设计进气缓冲器，有效避免的进气脉动带来的整机的振动。设置分离器自动排污控制，所有排污统一排放，方便用户集中收集或排放。

6、 安全阀直接防空排放。

7、 空冷器设计采用高效的翅片管结构，低震动和低噪声的风机。

8、 采用整体撬装结构，所有设备全部安装在撬上，压缩机进口管道上应设置气（电）动控制球阀，压缩机出口管道上应设置止回阀和手动切断阀，并且配有配对的法兰，用户在现场只需连通进出口管线即可。

9、 根据工艺需要，本机采用采用手动和自动两种运行模式，电机变频启动，选用西门子触摸式全中文界面及可调程序PLC联锁控制，随机监控进排气压力、排气温度、电机运行情况等参数，同时还可以设置总运行时间自动记录模式，选用知名品牌的压力及温度传感器、就地防震型压力表和温度表，整机全年运行安全可靠。

10、 本机在撬边缘设置有防爆接线柱，所有控制线路均统一从此处外接，接线柱所有接口均有明显标志。并设置远程通讯接口。

11、 本机是无基础工作，故买房需按照卖方图纸制作条状基础。

四、 执行标准

产品的设计、制造、检验、试验和验收，需严格按以下标准执行，以下所列的规范、标准和规定如有抵触，按有利于保证产品性能质量最严格的要求执行。

在执行下述标准过程中, 当不同的标准有不同的要求时,采用有利于保证质量和使用性能的较高要求的标准。优先顺序依次为技术协议、API618标准和其它标准。

■《石油天然气安全规程》          AQ2012-2007

■《大型往复活塞压缩机技术条件》       JB/T9105-2013

■《石油、化工和天然气工业用往复式压缩机》 API618

■《石油及天然气工业用往复压缩机》     GB/T20322-2006

■《石油化工往复压缩机工程技术规范》    SH/T3143-2012

■《工艺流程用压缩机 安全要求》       JB8935-1999

■《容积式压缩机用灰铸铁件 技术条件》    JB/T 6431-2013

■《容积式压缩机用锻钢件》            JB/T 6908-2006

■《容积式压缩机用球磨铸铁件技术条件》    JB/T 9104-2013

■《容积式压缩机验收试验》            GB/T3853-1998

■《容积式压缩机流量测量方法》         GB/T15487-1995

■《压缩机球墨铸铁零件的超声波探伤》     JB/T5439-1991

■《压缩机锻钢零件的超声波探伤》        JB/T5440-1991

■《压缩机铸钢零件的超声波探伤》        JB/T5441-1991

■《压缩机重要零件的磁粉探伤》         JB/T5442-1991

■《专用的润滑、轴密封和控制油系统》     JB/T4365-1997

■《钢制压力容器》                 GBl50.1～4-2011

■《钢制管壳式换热器》               GBl51-1999

■《压缩机用安全阀》             JB/T6441-2008

■《高压锅炉用无缝钢管》           GB5310-2008

■《钢制管法兰、垫片、紧固件》        HG/T20592～20635-2009

■《承压设备无损检测》          JB/T4730.1～4730.6-2005

■《石油化工钢制通用阀门选用、检验和验收》  SH/T3064-2003

■《容积式压缩机 包装技术要求》         JB/T7663.1-2005

■《旋转电机  定额和性能》            GB755-2008

■《爆炸性环境 第1部分:设备 通用要求》    GB3836.1-2010

■《爆炸性环境 第2部分:由隔爆型 “d”保护的设备》GB3836.2-2010

■《爆炸危险环境电力装置设计规范》        GB50058-2014

■《石油化工可燃气体和有毒气体检测报警设计规范》 GB50493-2009

■《可编程控制器系统设计规定》          HG/T20700-2000
